暉展國際開發有限公司專業研發酚醛樹脂發泡技術已成功開發出各種酚醛發泡產品,是台灣少數擁有酚醛發泡技術的公司.

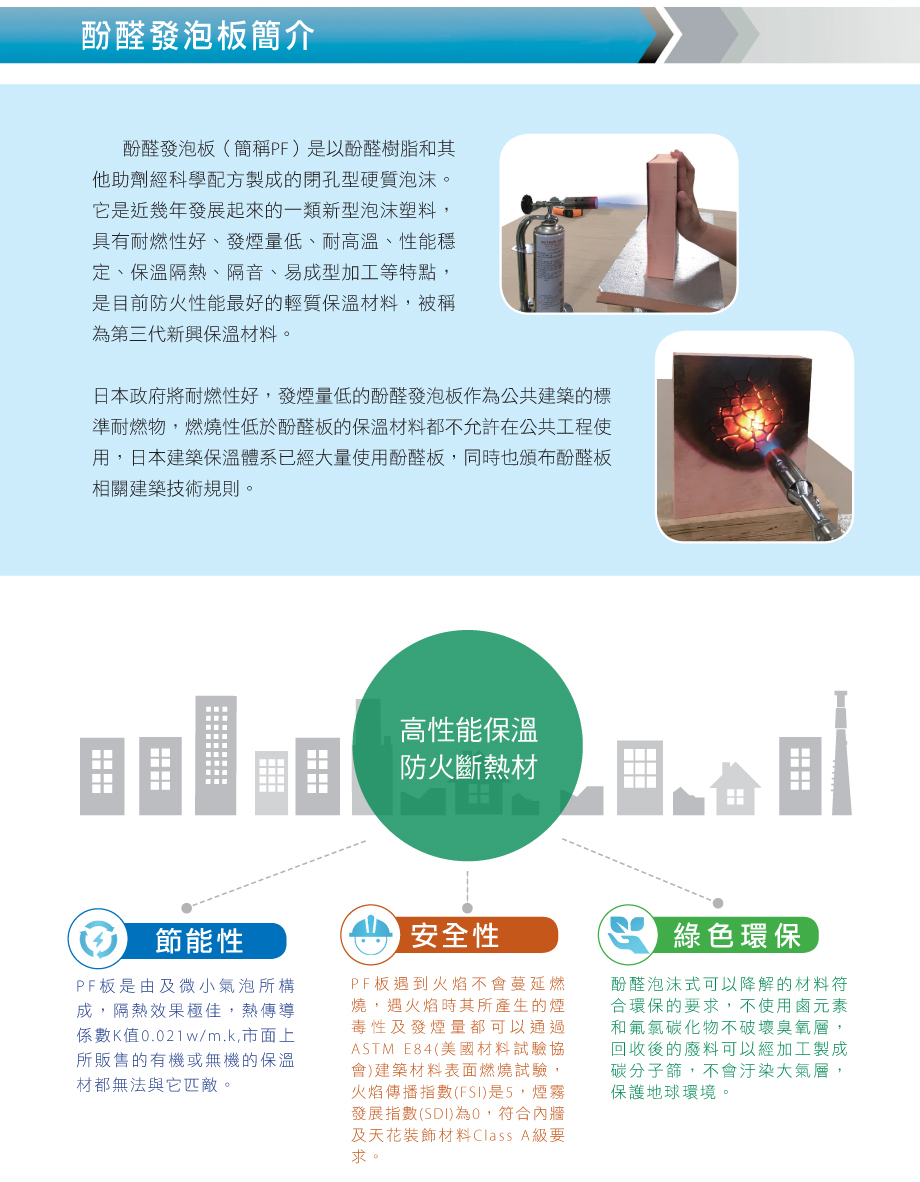

        酚醛發泡材料是一種新型的多用途泡沫材料,以其耐熱、難燃、自熄、耐火焰穿透、遇火無滴落物和防止火災蔓延的阻火性能等優點,引起了人們的高度重視.在高層建築、高溫隔熱、超低溫保冷等方面具有重要的實用價值,其作為理想的隔熱保溫材料將會得到更為廣泛、更為迅速的發展,是安全、經濟、綠色的新型建築材料.

暉展國際開發有限公司
地址 :333台灣桃園市龜山區陳厝坑路885巷8之3號
TEL : +886-3-328-6507
FAX : +886-3-328-6501
E-Mail : huei.jan66@yahoo.com.tw
聯絡人:呂彥輝 0933-722059

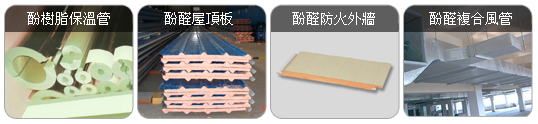

酚醛發泡板可運用在冷凍車、各種保溫管、空調風管及建築物的屋頂及外
牆、室內隔間或搭配各種石材和鋼材做成一般複合材料等等運用



防火耐燃

在1000 ℃火焰噴射下不燃燒, 在高溫情況下表面碳化,並且低煙,無有害氣體散發,無高溫分解滴落,達到德國工業標準DIN4102不然A2級 的建築材料 .

綠色環保

不使用鹵元素及氟氯碳化合物不破壞臭氧層。不含重金屬不污染地球環境.

斷熱保溫

菲諾克板具有很低的熱傳導係數,保溫性比一般岩綿,玻璃綿,珍珠岩板等傳統保溫材料高1倍.
使用溫度 (-196℃~+150℃),使用溫度範圍廣,在低溫及超低溫環境中使用更優於其他保溫材料.

隔音

菲諾克板屬於閉孔式發泡材料,對於聲音的遮斷性非常好,厚度5公分隔音可達35分貝以上.

防水防潮

菲諾克板屬於閉孔式結構,具有良好的抗吸水性抗吸濕性。

耐藥性耐化學性

耐腐蝕、抗老化: 有優異的耐化學品腐蝕和抗老化的性能,特別能耐有機溶劑、強酸、弱酸、弱鹼腐蝕.使用壽命達30年,自然壽命60年.

檢驗項目 試驗規範 試驗結果
密度(kg/m3)  CNS7774  30-80 kg/m3
吸水量(g/100cm2)  CNS7774  2.8g/100cm2以下
抗曲強度(kgf/cm2)  CNS7774  1.98-2.5 kgf/cm2以上
壓縮強度(kgf/cm2)  CNS7774  2.1-2.5 kgf/cm2以上
熱傳導係數(w/m.k)(25℃) CNS7774  0.020-0.032 w/m.k
燃燒試驗 CNS7774

5識體燃燒時間均於120秒內
且燃燒長度均於60mm以下

氧指數% ASTM D2863 32-45%

化學溶劑

汽油

無明顯的變色、收縮、膨脹等變化

煤油 無明顯的變色、收縮、膨脹等變化
乙醇 無明顯的變色、收縮、膨脹等變化
甲醇 無明顯的變色、收縮、膨脹等變化
二氯甲烷 無明顯的變色、收縮、膨脹等變化
甲苯 無明顯的變色、收縮、膨脹等變化
四氯化碳 無明顯的變色、收縮、膨脹等變化
丁酮 無明顯的變色、收縮、膨脹等變化
丙酮 無明顯的變色、收縮、膨脹等變化
食鹽水 無明顯的變色、收縮、膨脹等變化
蒸餾水 無明顯的變色、收縮、膨脹等變化
10%硫酸水 無明顯的變色、收縮、膨脹等變化
濃硫酸 表面顏色變黑
濃鹽酸 表面顏色變深
氨水 表面顏色變深
氫氧化鈉 表面顏色變深


試驗規範

試驗結果

台灣 CNS 14705  符合耐燃二級
美國 ASTM E84 A
英國 BS476 符合Part6 & Part7
材料 酚醛 聚乙烯 聚氨酯 聚苯乙烯 玻璃棉 岩棉
密度(㎏/m3) 30-120 35-45 25-40 30 24-48 40-60
耐熱(℃) +180 60-70 90-120 70 300 500
耐冷(℃) -180 -40 -110 -80 -60 -60
熱傳導(w/m.k) 0.02-0.03 0.029-0.035 0.02-0.021 0.033-0.04 0.03-0.042 0.033-0.042
可燃性(及氧指數) 不燃(46) 自熄(25-27) 易燃(25) 易燃(18-21) 不燃 不燃
熔融狀況 不熔 有熔滴 帶火熔滴 帶火熔滴 不熔 不熔
煙密度Dm(有焰) 2 150 430 660 0 0
燃燒釋出氣體毒性 C036無毒 C0486有毒 C0353有毒 有毒 0 0
抗老化性(耐候性) 最好
抗化學溶劑性能 不好 不好 不好 不好 不好
吸水率(V/V,%) 0.2 0.002 0.03 0.2 吸水 吸水
抗壓強度(Kpa) 127-414 33 127 107 107 107

COPYRIGHT 2013 暉展國際開發有限公司 All Rights Reserve.
